显示屏是怎么做成透明的!颜显(深圳)科技有限公司

发布时间:2019-08-25

浏览次数:2270

显示屏是怎么做成透明的?| 硬哲学




将显示屏变成跟玻璃一样的透明,这个听起来只会在科幻电影里实现的场景,如今已经渐渐落入现实。

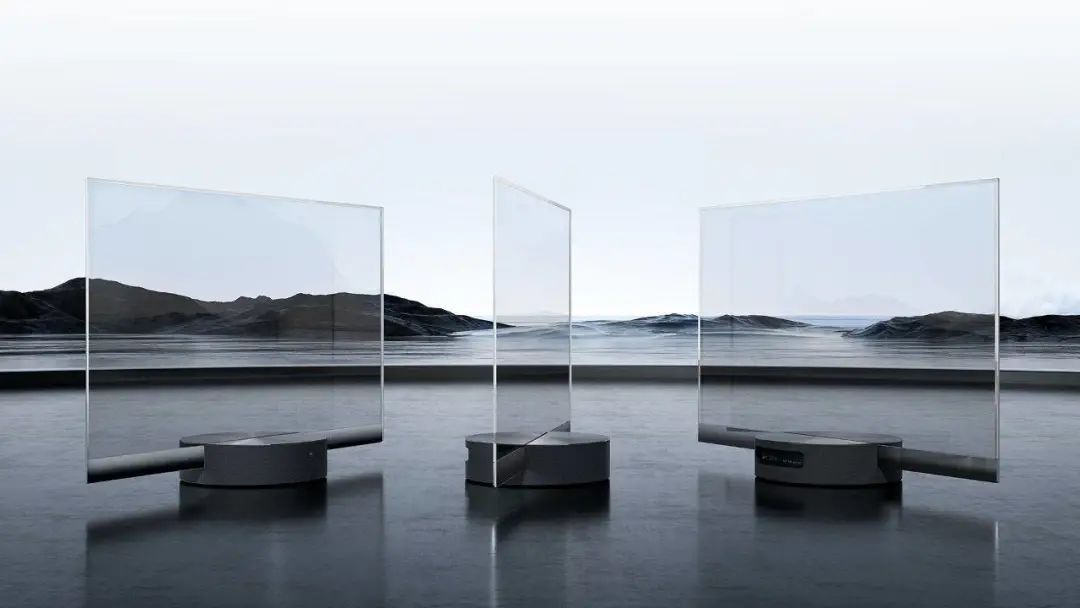

小米透明电视
近日,小米发布的透明电视便诠释了这种可能性:它既可以显示各种视频内容,又能像玻璃柜般,让你透过屏幕,看到电视机后背的墙面和摆件。
它就跟当年折叠屏刚诞生一样,又一次,打破了很多人对于「显示屏」的固有认知,也预示着所有带屏幕的电子产品,未来可能会迎来的改变。
但如果只是觉得好看,也未免太小瞧透明显示屏的价值了。
相比 LCD 屏,OLED 屏的结构和工作原理都要简单不少。
我们先来搞清楚透明屏幕的原理。
这里需要重温一个知识点,即 OLED 屏本身「自发光」的特性,它意味着屏幕上每个红色、绿色或蓝色像素都会自己发光,而不需要依赖额外的背光源。
只有这样,OLED 屏幕才可以省去传统 LCD 屏中常见的液晶层、背光层等模组,实现更高的色彩对比度,并在形态上确保足够的轻薄。
这种先天的结构特点,也满足了很多厂商想要将显示屏做薄,甚至是做弯曲,做折叠的需求。


轻薄、折叠、弯曲,这些屏幕形态都离不开 OLED 屏本身的结构特性

但对透明电视来说,真正的难点,其实是让这数百万个微小的像素变得「足够透明」。我们当然可以想当然地认为,只要选用透光率较高的基材,以及将上下盖板、正负极都换成玻璃,就能轻松让光线穿过面板,做成和玻璃一样。
可现在,面板厂商还想到了更一个取巧的做法,即引入「透明像素点」的概念。


透明子像素的引入,才是让电视变得透明

LG 在一则视频中简单解释了透明 OLED 屏的实现原理——它在原有的红绿蓝白四像素基础上,新增了一种「透明子像素」。这种像素并不会发光,也不会参与到图像显示,但它自身却是由高透明材料制成的。
当无数个这样的像素点均匀地分布在面板上时,屏幕也自然而然地会获得一定的通透效果,但同时又能兼顾彩色图像的显示。
小米透明电视增加了近 50% 区域的「透明子像素」,从而在视觉上实现了较高的透明度。
你或许已经察觉到了,在这样的结构下,真正能让光线通过的像素点,其实只占总量的一部分而已。
这也是为什么,现阶段透明电视的透明度仅在 30-40% 左右,而非 100%,毕竟一部分子像素仍要用于图像显示,但只要透明子像素的密度足够高,量够大,也足以「骗」过用户的视觉感官了。

让屏幕变透明,只是解决了透明电视的首要问题。毕竟在屏幕之外,传统电视机的后背还有电源、主板、音响等器件,它们可无法凭空消失。
现在小米的做法,是将这类单元尽可能地聚拢,并集成在一个硕大的圆盘之中,让它兼顾起电视机底座,以及主机、音响的作用,这才让透明电视得以正常工作。

从技术本身来说,透明显示屏并不算非常黑科技的东西。早几年,包括三星、LG 和松下等厂商,都展示过很多采用透明面板的原型方案,而且都不是和电视机相关的产品。
在 2010 年,三星就推出了一款搭载了透明 OLED 屏的概念笔记本电脑,你可以看到屏幕上正在运行的 Windows 系统,而且图标和文字的清晰度都做得很好。


到了 2012 年,三星还展示了一种支持触摸的「智能窗户」原型,你可以想象一下,自己在一块透明玻璃上滑动、点按界面的感觉,这也算是无限接近于科幻电影里的场景了。
韩国 Leekaja  Bis 曾希望将三星的镜面 OLED 屏应用在美发沙龙门店中。
作为全球公认老大的屏幕大厂,三星本是很有希望将透明 OLED 屏商用化的公司——事实上,它在 2016 年确实获得了几家厂商的订单,可在出货后不久,三星却临时决定停止透明 OLED 屏的生产,转而将重点放在了更具潜力,也更赚钱的智能手机 OLED 屏研发上。


LG 面向商用市场推出的 55 英寸透明 OLED 屏。

目前来看,全球具备透明 OLED 屏量产能力的供应方,也就剩下 LG 这一家了。本次小米透明电视所使用的面板,大概率也是由 LG 提供的。
正好在去年,LG 也推出了一款 55 英寸的透明 OLED 屏商用方案,这和小米透明电视的面板应该是同款。
三星在 2016 年展示的全透明 OLED 屏
可以说,透明电视的「酷」,也是它令人向往的主要原因。尤其是当你伸手放到屏幕后背,看到自己的掌心与虚拟的电视内容相交汇,那种感觉确实非常奇妙。
可论实用性,电视机或许并不是非常适合应用透明显示屏的品类。
毕竟,我们看电视,并不是单纯地看那块屏幕,而是要看屏幕里所显示的画面和图像内容。
可在透明屏幕中,显示主体就变得十分杂乱了,你不仅会看到电视机本身的画面,也会透过屏幕,看到电视后背的墙面,摆件等,乃至是现实世界中的光线,都会对画面带来负面影响。
我们此前体验小米透明电视时也说过,这台电视只有在光线比较昏暗,或者背景为黑色墙面的环境下,才能获得比较好的观看效果。否则,透明电视的画面反而不如传统电视那般清晰、干净。
只有在较昏暗的环境下,透明电视才会获得比较好的观看体验。
如果是奔着实用性去的,我们会更希望看到一台能调节透明度的电视机,既能像传统电视般,正常显示视频内容,又可以在不使用时,变成透明的装饰品,或是显示时间、天气等简易信息。
这样的产品并非不可实现,去年,松下展示的一款透明电视原型机,就可以在透明和不透明这两种状态下来回切换。
据悉,这台 OLED 电视加入了类似 LCD 屏中的偏光层,等于说是给电视做了一层「百叶窗」。我们只需通过电流操控「叶片」的开合,让它挡住后背的光线,就能让屏幕变得不再透明,回归到传统电视的状态。
但这么做的缺点,应该就是要舍弃 OLED 屏本身的轻薄特质了,如果小米透明电视还打算推出下一代,我们还是希望能看到可调透明度的成熟产品,而非纯粹的摆设。
LG 提供的几个透明显示屏使用案例。
在电视机之外,透明显示屏还可以找到许多应用场景。尤其对 LG 这样的供应方来说,它自己对户外广告牌,或是企业、博物馆内信息展示版等领域的兴趣,也要比电视机本身大得多。
打个比方,很多高端商超的橱窗原本就会使用大量玻璃,以营造一种简洁、通透的视觉观感。现在 LG 就希望让这些橱窗玻璃全部换成透明 OLED 屏,让路过的顾客既能看到产品,也能在玻璃上看到实时变化的信息,这也不失为一种增进体验的手段。
在汽车领域,很多车厂也希望借助透明屏的特性,将信息直接投射到挡风玻璃上,从而在不遮挡视线的前提下,让驾驶员能实时关注到地图、车速等数据。
其实在军领域,类似的设计已经有一定程度的运用。为了不让战斗机飞行员的视线在仪表盘上来回移动,他们佩戴的头盔基本都整合了抬头显示器,使飞行员能一边观测到现实状况,一边掌握高度、敌我识别标识等关键数据。

今年 2 月份,有网友还在北京地铁里拍摄了一段「魔窗」系统视频,它既保留了玻璃本身的通透度,同时又能在玻璃上显示车站、线路图等信息,这其实也是透明 OLED 屏的功劳。
再来说说透明屏幕在手机上的应用。你别说,在功能机时代,手机厂商还真的用透明材料做过一些小众设备。
采用透明屏幕的手机 Xperia Pureness
一个是索尼爱立信推出的 Xperia Pureness,这款手机当时是限量发售的,全球只有不到 900 台,但外观辨识度却极高,毕竟它也是当时少有的,会使用半透明显示屏的手机。
这款手机使用的是透明 LCD 屏。
有趣的是,由于当时 OLED 屏尚未成熟,索尼这款手机使用的还是传统的 LCD 屏幕,但它为了做透明效果,被迫去掉背光层和彩色滤光片。
所以在未通电情况下,这台手机的屏幕是灰色不透明的,只要在开机通电后,透明屏才会被点亮,但也只能显示单色文字和图标。
另一款运用了透明材料的手机是 LG GD900,不过它只是借助透明导电材料,将数字键盘区做成了透明样式,还支持了多点触控和手写功能,想法不错,但用户反响并不热烈。
回顾过去数十年的手机发展史也能看到,不管是透明显示屏,或是透明键盘,这类跟透明相关的材料在手机上的运用并不多,实际落地的产品更是屈指可数。
究其原因,还是跟透明材料较低的实用价值有关,这点和电视机的情况很类似,毕竟大部分人都不可能为了「好看、颜值高」这一个理由,就完全放弃手机和电视的日常使用体验。
何况,手机想要做成透明,也需要考虑摄像头、电池等元件的摆放位置。在功能机时代,我们还能把它们分成上下两部分,但现在的智能屏手机中,屏幕几乎占据了整个正面,总不能再设计一个超长的「下巴」,或是突兀的「额头」吧?
想要看到真正通体透明的手机,我们可能要等挺长一段时间了。
